Tempat asal:
asli
Nama merek:
TI
Nomor model:
LMV2011MA/LMV2011MAX
Hubungi kami

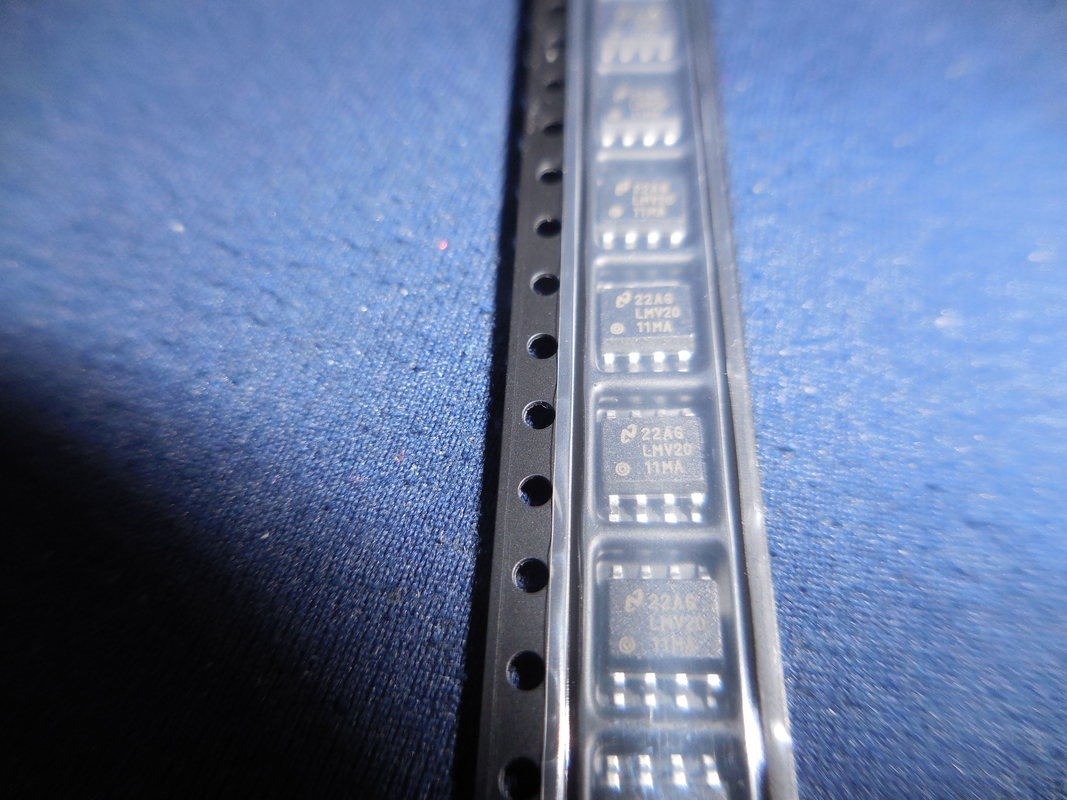

LMV2011MA adalah penguat operasional transistor tunggal dengan parameter berikut:
Kisaran tegangan catu daya: 2.7V hingga 5.5V
Gain penguat biasanya terbuka: 40dB hingga 80dB
Arus keluaran maksimum: 25mA
Resistensi masukan yang biasanya terbuka: 1M Ω
Kisaran suhu pengoperasian: -40 ° C hingga 125 ° C
Perangkat ini cocok untuk aplikasi seperti amplifikasi audio, sensor, dan transmisi sinyal.Dibandingkan dengan LMV612MMX, LMV722MMX, dan LMV824MTX, LMV2011MA memiliki kemasan yang lebih kecil dan konsumsi daya yang lebih rendah.Beberapa penerapan dan kesimpulan tersebut antara lain:
Amplifikasi audio: LMV2011MA cocok untuk desain amplifier audio yang membutuhkan gain tinggi dan distorsi rendah untuk meningkatkan performa dan kualitas suara sistem audio.
Amplifikasi sinyal sensor: Amplifier ini dapat memperkuat sinyal sensor kecil untuk deteksi dan analisis yang lebih mudah.Itu juga dapat digunakan untuk memperkuat output sinyal oleh amplifier.
Transmisi sinyal: LMV2011MA juga dapat digunakan untuk mengirimkan sinyal dari satu sirkuit ke sirkuit lainnya untuk meningkatkan kekuatan dan kualitas sinyal.Ini dapat membantu memecahkan masalah seperti rasio signal-to-noise dalam transmisi sinyal.
Aplikasi daya rendah: Karakteristik konsumsi daya rendah LMV2011MA membuatnya sangat cocok untuk aplikasi bertenaga baterai.
Kemasan LMV2011MA adalah SOIC8, yang sangat cocok untuk aplikasi pada papan sirkuit kecil.
| RoHS UE | Tidak Patuh |
| ECCN (AS) | EAR99 |
| Bagian Status | Usang |
| SVHC | Ya |
| SVHC Melampaui Ambang Batas | Ya |
| Otomotif | TIDAK |
| PPAP | TIDAK |
| Jenis | Penguat Presisi |
| Jenis Pabrikan | Penguat Presisi |
| Jumlah Saluran per Chip | 1 |
| Rel ke Rel | Keluaran Rel ke Rel |
| Tegangan Offset Input Maksimum (mV) | 0,025@5V |
| Tegangan Pasokan Tunggal Minimum (V) | 2.7 |
| Tegangan Pasokan Tunggal Maksimum (V) | 5.25 |
| Arus Offset Input Maksimum (uA) | 0,000006(Ketik)@5V |
| Arus Bias Input Khas (uA) | 0,000003@5V |
| Arus Pasokan Maksimum (mA) | 1.2@5V |
| Arus Keluaran Khas (mA) | 8@5V |
| Jenis Catu Daya | Lajang |
| Laju Slew Khas (V/us) | 4@5V |
| Kerapatan Tegangan Kebisingan Input Khas (nV/rtHz) | 35@5V |
| Penguatan Tegangan Khas (dB) | 132 |
| Densitas Kebisingan Arus Input Nonpembalik Tipikal (pA/rtHz) | 0,15@5V |
| PSRR minimum (dB) | 120 (Tipe) |
| CMRR minimum (dB) | 130 (Tipe) |
| Rentang CMRR Minimum (dB) | >=115 |
| Produk Bandwidth Penguatan Khas (MHz) | 3 |
| Waktu Settling Khas (ns) | 100000 |
| Matikan Dukungan | TIDAK |
| Suhu Operasional Minimum (°C) | 0 |
| Suhu Operasional Maksimum (°C) | 70 |
| Tingkat Suhu Pemasok | Komersial |
| Kemasan | Rel |
| Pemasangan | Permukaan gunung |
| Tinggi Paket | 1,5 (Maks) |
| Lebar Paket | 3,98 (Maks) |
| Panjang Paket | 5 (Maks) |
| PCB berubah | 8 |
| Nama Paket Standar | J |
| Paket Pemasok | SOIC |
| Hitung Pin | 8 |
| Bentuk Timbal | Sayap camar |
