Tempat asal:
asli
Nama merek:
TI
Nomor model:
LMV824MT/LMV824MTX
Hubungi kami
MV824MTX adalah penguat operasional empat arah dengan parameter berikut:
Kisaran tegangan catu daya: 2.7V hingga 5.5V
Gain penguat biasanya terbuka: 40dB hingga 80dB
Arus keluaran maksimum: 20mA
Resistensi masukan yang biasanya terbuka: 1M Ω
Kisaran suhu pengoperasian: -40 ° C hingga 125 ° C
Perangkat ini cocok untuk aplikasi seperti amplifikasi audio, sensor, dan transmisi sinyal.Dibandingkan dengan LMV612MMX dan LMV722MMX, LMV824MTX memiliki akurasi yang lebih tinggi dan saluran amplifier yang lebih banyak.Beberapa penerapan dan kesimpulan tersebut antara lain:
Amplifikasi audio: LMV824MTX cocok untuk desain amplifier audio yang membutuhkan gain tinggi dan distorsi rendah untuk meningkatkan performa dan kualitas suara sistem audio.
Amplifikasi sinyal sensor: Amplifier ini dapat memperkuat sinyal sensor kecil untuk deteksi dan analisis yang lebih mudah.Itu juga dapat digunakan untuk memperkuat output sinyal oleh amplifier.
Transmisi sinyal: LMV824MTX juga dapat digunakan untuk mengirimkan sinyal dari satu sirkuit ke sirkuit lainnya untuk meningkatkan kekuatan dan kualitas sinyal.Ini dapat membantu memecahkan masalah seperti rasio signal-to-noise dalam transmisi sinyal.
Otomasi industri: LMV824MTX juga dapat digunakan dalam otomasi industri, seperti mengukur suhu, tekanan, dan arus.
Kemasan LMV824MTX adalah TSSOP-14, dengan ukuran 5mm x 4.4mm, yang sangat cocok untuk aplikasi pada papan sirkuit kecil.
| RoHS UE | Tidak Patuh |
| ECCN (AS) | EAR99 |
| Bagian Status | NRND |
| HTS | 8542.33.00.01 |
| SVHC | Ya |
| SVHC Melampaui Ambang Batas | Ya |
| Otomotif | TIDAK |
| PPAP | TIDAK |
| Jenis | Penguat Tegangan Rendah |
| Jenis Pabrikan | Penguat Tegangan Rendah |
| Jumlah Saluran per Chip | 4 |
| Rel ke Rel | Keluaran Rel ke Rel |
| Tegangan Offset Input Maksimum (mV) | 3,5@5V |
| Tegangan Pasokan Tunggal Minimum (V) | 2.5 |
| Tegangan Pasokan Tunggal Maksimum (V) | 5.5 |
| Tegangan Pasokan Ganda Minimum (V) | 卤1.25 |
| Tegangan Pasokan Ganda Maksimum (V) | 卤2.75 |
| Arus Offset Input Maksimum (uA) | 0,03@5V |
| Arus Bias Input Khas (uA) | 0,04@5V |
| Arus Bias Input Maksimum (uA) | 0,1@5V |
| Arus Pasokan Maksimum (mA) | 1,3@5V |
| Arus Keluaran Khas (mA) | 45@5V |
| Jenis Catu Daya | Tunggal|Ganda |
| Laju Slew Khas (V/us) | 2@5V |
| Kerapatan Tegangan Kebisingan Input Khas (nV/rtHz) | 24@5V |
| Pergeseran Tegangan Offset Masukan (uV/C) | 1 (Tipe) |
| Penguatan Tegangan Khas (dB) | 105 |
| Densitas Kebisingan Arus Input Nonpembalik Tipikal (pA/rtHz) | 0,25@5V |
| PSRR minimum (dB) | 75 |
| CMRR minimum (dB) | 72 |
| Rentang CMRR Minimum (dB) | 71 sampai 75 |
| Produk Bandwidth Penguatan Khas (MHz) | 5.6 |
| Matikan Dukungan | TIDAK |
| Suhu Operasional Minimum (°C) | -40 |
| Suhu Operasional Maksimum (°C) | 85 |

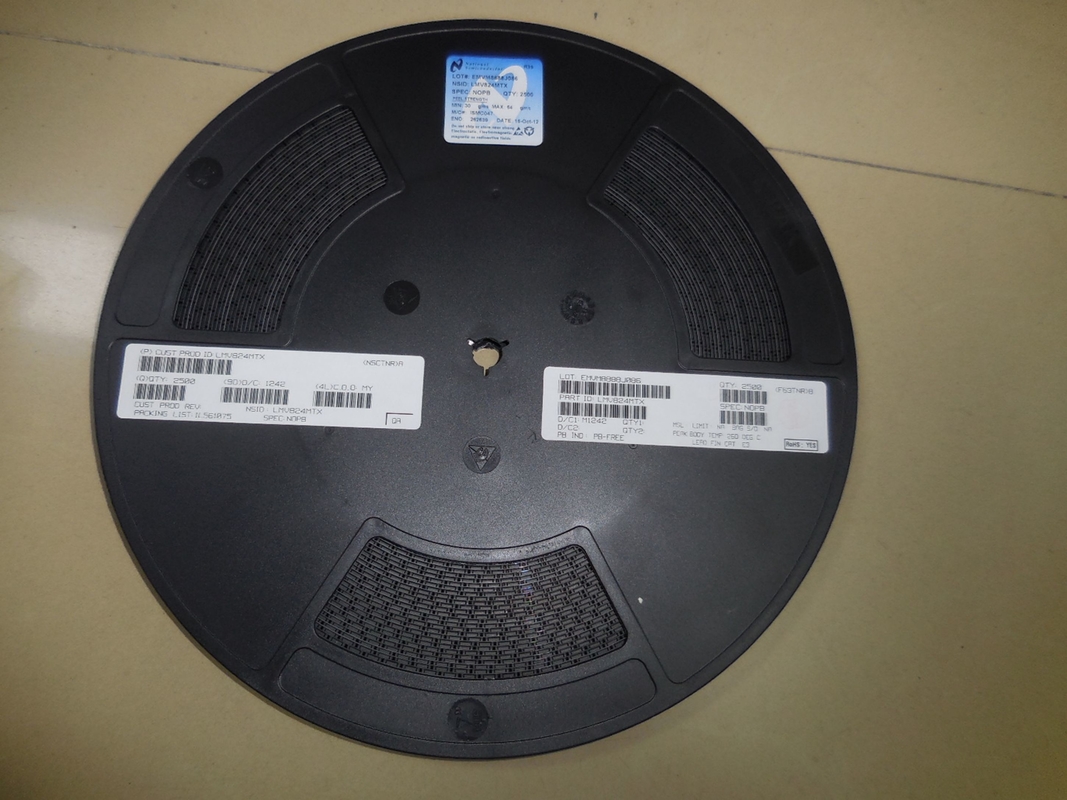

| Kemasan | Tape dan Reel |
| Pemasangan | Permukaan gunung |
| Tinggi Paket | 1,05 (Maks) |
| Lebar Paket | 4,5 (Maks) |
| Panjang Paket | 5.1(Maks) |
| PCB berubah | 14 |
| Nama Paket Standar | SOP |
| Paket Pemasok | TSSOP |
| Hitung Pin | 14 |
| Bentuk Timbal | Sayap camar |
