Tempat asal:
asli
Nama merek:
TI
Nomor model:
LMV722MM/LMV722MMX
Hubungi kami
LMV722MMX adalah penguat operasional ganda dengan parameter berikut:
Kisaran tegangan catu daya: 2.7V hingga 5.5V
Gain penguat biasanya terbuka: 40dB hingga 80dB
Arus keluaran maksimum: 20mA
Resistensi masukan yang biasanya terbuka: 100k Ω
Kisaran suhu pengoperasian: -40 ° C hingga 125 ° C
Perangkat ini cocok untuk aplikasi seperti amplifikasi audio, sensor, dan transmisi sinyal.Dibandingkan dengan LMV612MMX, LMV722MMX memiliki penguatan yang lebih tinggi dan resistansi masukan yang lebih rendah, sehingga cocok untuk aplikasi presisi yang lebih tinggi.Beberapa penerapan dan kesimpulan tersebut antara lain:
Amplifikasi audio: LMV722MMX cocok untuk desain amplifier audio yang membutuhkan gain tinggi dan distorsi rendah untuk meningkatkan performa dan kualitas suara sistem audio.
Amplifikasi sinyal sensor: Amplifier ini dapat memperkuat sinyal sensor kecil untuk deteksi dan analisis yang lebih mudah.Itu juga dapat digunakan untuk memperkuat output sinyal oleh amplifier.
Transmisi sinyal: LMV722MMX juga dapat digunakan untuk mengirimkan sinyal dari satu sirkuit ke sirkuit lainnya untuk meningkatkan kekuatan dan kualitas sinyal.Ini dapat membantu memecahkan masalah seperti rasio signal-to-noise dalam transmisi sinyal.

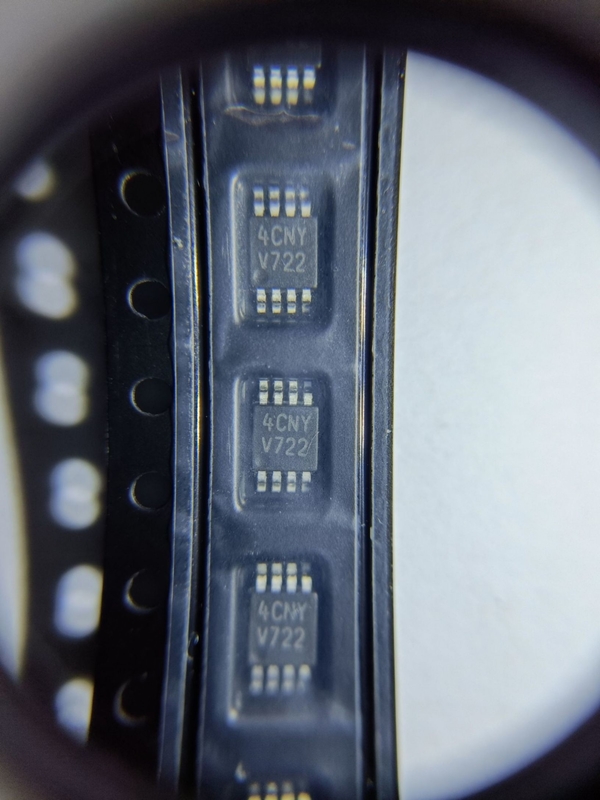

Kemasan LMV722MMX adalah VSSOP-8, dengan ukuran 3.00mm x 3.00mm, yang sangat cocok untuk aplikasi pada papan sirkuit kecil.
| RoHS UE | Tidak Patuh |
| ECCN (AS) | EAR99 |
| Bagian Status | Usang |
| SVHC | Ya |
| SVHC Melampaui Ambang Batas | Ya |
| Otomotif | TIDAK |
| PPAP | TIDAK |
| Jenis | Penguat Kebisingan Rendah |
| Jenis Pabrikan | Penguat Kebisingan Rendah |
| Jumlah Saluran per Chip | 2 |
| Rel ke Rel | Keluaran Rel ke Rel |
| Proses teknologi | BiCMOS |
| Jenis Keluaran | CMOS |
| Tegangan Offset Input Maksimum (mV) | 3@5V |
| Tegangan Pasokan Tunggal Minimum (V) | 2.2 |
| Tegangan Pasokan Tunggal Maksimum (V) | 5.5 |
| Arus Offset Input Maksimum (uA) | 0,025(Ketik)@5V |
| Arus Bias Input Khas (uA) | 0,26@5V |
| Arus Pasokan Maksimum (mA) | 2.4@5V |
| Arus Keluaran Khas (mA) | 52,6@5V |
| Jenis Catu Daya | Lajang |
| Laju Slew Khas (V/us) | 5,25@5V |
| Kerapatan Tegangan Kebisingan Input Khas (nV/rtHz) | 8.5@5V |
| Penguatan Tegangan Khas (dB) | 94 |
| Densitas Kebisingan Arus Input Nonpembalik Tipikal (pA/rtHz) | 0,2@5V |
| PSRR minimum (dB) | 70 |
| CMRR minimum (dB) | 70 |
| Rentang CMRR Minimum (dB) | 70 hingga 71 |
| Produk Bandwidth Penguatan Khas (MHz) | 10 |
| Matikan Dukungan | TIDAK |
| Suhu Operasional Minimum (°C) | -40 |
| Suhu Operasional Maksimum (°C) | 85 |
| Tingkat Suhu Pemasok | Industri |
| Kemasan | Tape dan Reel |
| Pemasangan | Permukaan gunung |
| Tinggi Paket | 0,95 (Maks) |
| Lebar Paket | 3.1(Maks) |
| Panjang Paket | 3.1(Maks) |
| PCB berubah | 8 |
| Nama Paket Standar | SOP |
| Paket Pemasok | VSSOP |
| Hitung Pin | 8 |
| Bentuk Timbal | Sayap camar |
