Tempat asal:
asli
Nama merek:
ST
Nomor model:
LMV358LIDT
Hubungi kami

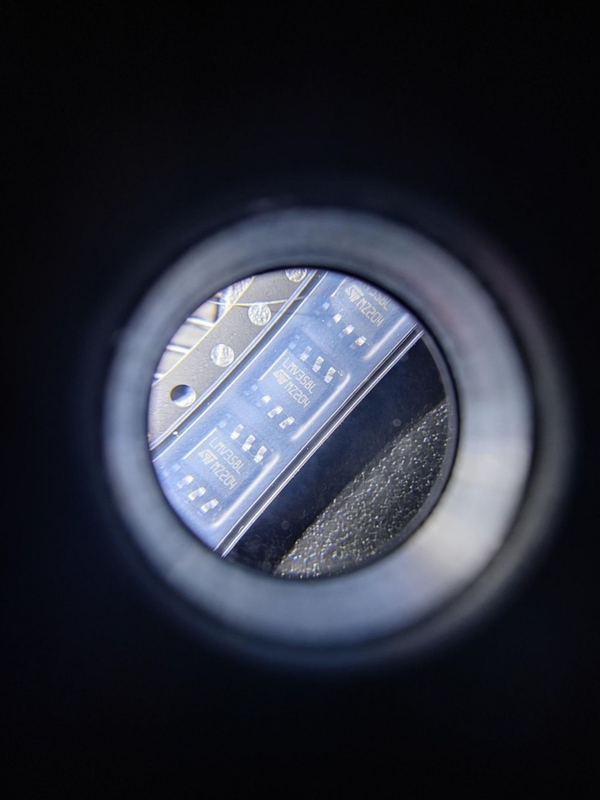

LMV358LIDT adalah penguat operasional tegangan rendah sirkuit ganda yang terdiri dari STMICROELECTRONICS
pembuatan.Itu dapat beroperasi di bawah tegangan catu daya tunggal, menyediakan ayunan input dan output rel ke rel, dan dirancang untuk aplikasi berdaya rendah.Berikut aplikasi, kesimpulan, dan parameternya:
Aplikasi:
Penguat audio dan preamplifier
Penguat sensor
rangkaian pengkondisi sinyal
Filter aktif
Osilator yang dikontrol tegangan
Kesimpulan:
LMV358LIDT adalah penguat operasional tegangan rendah sirkuit ganda yang cocok untuk aplikasi daya rendah.
Itu dapat beroperasi di bawah tegangan catu daya tunggal, menyediakan input dan output ayunan rel ke rel.
Ini memiliki konsumsi daya yang rendah, rasio penolakan mode umum yang tinggi, arus bias masukan yang rendah dan perlindungan pelepasan elektrostatis (ESD) yang andal.
Sangat cocok untuk aplikasi seperti penguat audio, penguat sensor, sirkuit pengkondisi sinyal, filter aktif, dan osilator yang dikontrol tegangan.
Parameter:
Kisaran tegangan input: 2.7V hingga 5.5V
Kisaran tegangan output: 0V ke VCC
Kisaran suhu pengoperasian: -40 ° C hingga 125 ° C
Produk gain-bandwidth: 1 MHz
Kemiringan proporsional: 0,5 V/ μs
Tegangan bias masukan: 1 mV
Arus bias masukan: 10 nA
Kemasan: SOIC8
| RoHS UE | Patuh |
| ECCN (AS) | EAR99 |
| Bagian Status | Aktif |
| HTS | 8542.33.00.01 |
| Otomotif | TIDAK |
| PPAP | TIDAK |
| Jenis | Penguat Daya Rendah |
| Jenis Pabrikan | Penguat Daya Rendah |
| Jumlah Saluran per Chip | 2 |
| Rel ke Rel | Keluaran Rel ke Rel |
| Tegangan Offset Input Maksimum (mV) | 7@5V |
| Tegangan Pasokan Tunggal Minimum (V) | 2.7 |
| Tegangan Pasokan Tunggal Maksimum (V) | 5.5 |
| Tegangan Output Tingkat Rendah Khas (V) | 0,3 |
| Tegangan Keluaran Tingkat Tinggi Khas (V) | 4.99 |
| Arus Offset Input Maksimum (uA) | 0,03@5V |
| Arus Bias Input Khas (uA) | 0,027@5V |
| Arus Bias Input Maksimum (uA) | 0,06@5V |
| Arus Diam Maksimum (mA) | 0,5@5V |
| Jenis Catu Daya | Lajang |
| Laju Slew Khas (V/us) | 0,7@5V |
| Kerapatan Tegangan Kebisingan Input Khas (nV/rtHz) | 30@5V |
| Pergeseran Tegangan Offset Input (uV/°C) | 5 (Tipe) |
| Penguatan Tegangan Khas (dB) | 100 |
| Densitas Kebisingan Arus Input Nonpembalik Tipikal (pA/rtHz) | 0,3@5V |
| CMRR minimum (dB) | 72 |
| Rentang CMRR Minimum (dB) | 71 sampai 75 |
| Produk Bandwidth Penguatan Khas (MHz) | 1.3 |
| Matikan Dukungan | TIDAK |
| Suhu Operasional Minimum (°C) | -40 |
| Suhu Operasional Maksimum (°C) | 125 |
| Tingkat Suhu Pemasok | Industri |
| Kemasan | Tape dan Reel |
| Pemasangan | Permukaan gunung |
| Tinggi Paket | 1,25 (Min) |
| Lebar Paket | 3.9 |
| Panjang Paket | 4.9 |
| PCB berubah | 8 |
| Nama Paket Standar | J |
| Paket Pemasok | SO N |
| Hitung Pin | 8 |
| Bentuk Timbal | Sayap camar |
