Tempat asal:
asli
Nama merek:
TI
Nomor model:
LMV358IDR
Hubungi kami

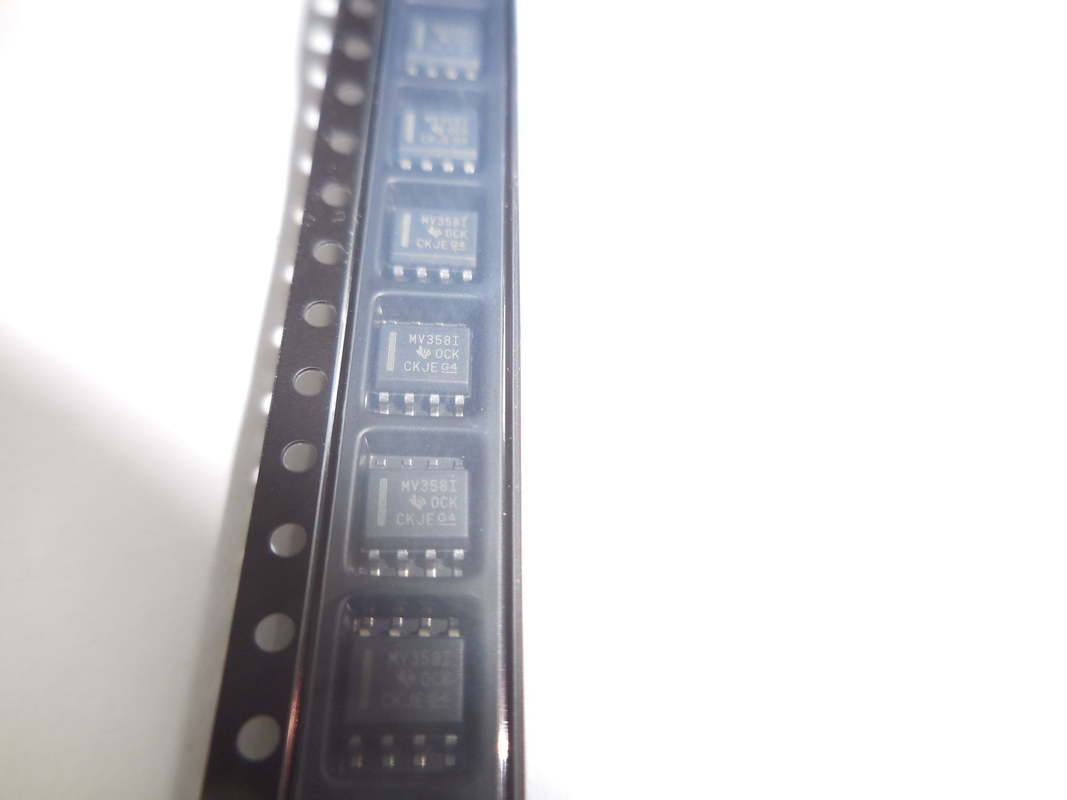

LMV358IDR adalah sirkuit terpadu (IC) penguat operasional (op-amp) dua saluran tegangan rendah yang diproduksi oleh Texas Instruments.Hal ini dirancang untuk beroperasi dengan tegangan suplai tunggal, menyediakan input rel-ke-rel dan ayunan output dengan tegangan offset input rendah.
Aplikasi:
Amplifier audio dan preamplifier.
Amplifier sensor.
Sirkuit pengkondisi sinyal.
Filter aktif.
Osilator yang dikendalikan tegangan.
Fitur:
Op-amp independen ganda dalam satu paket.
Kisaran tegangan input lebar: 2.7V hingga 5.5V.
Ayunan input dan output rel-ke-rel.
Konsumsi daya rendah: 0,5 mA per saluran.
Rasio penolakan mode umum yang tinggi (CMRR): 70 dB.
Tegangan offset input rendah: 1 mV.
Unity-gain stabil.
Perlindungan ESD: 2 kV (model tubuh manusia).
Parameter:
Kisaran tegangan input: 2.7V hingga 5.5V.
Kisaran tegangan output: 0V ke VCC.
Kisaran suhu pengoperasian: -40°C hingga 125°C.
Dapatkan produk bandwidth: 1 MHz.
Laju perubahan tegangan: 0,5 V/μs.
Tegangan offset masukan: 1 mV.
Masukan offset saat ini: 10 nA.
Kemasan: SOIC-8.
| RoHS UE | Patuh |
| ECCN (AS) | EAR99 |
| Bagian Status | Aktif |
| HTS | 8542.33.00.01 |
| SVHC | Ya |
| Otomotif | TIDAK |
| PPAP | TIDAK |
| Jenis | Penguat Tegangan Rendah |
| Jenis Pabrikan | Penguat Tegangan Rendah |
| Jumlah Saluran per Chip | 2 |
| Rel ke Rel | Keluaran Rel ke Rel |
| Jenis Keluaran | CMOS |
| Tegangan Offset Input Maksimum (mV) | 7@5V |
| Tegangan Pasokan Tunggal Minimum (V) | 2.7 |
| Tegangan Pasokan Tunggal Maksimum (V) | 5.5 |
| Arus Offset Input Maksimum (uA) | 0,05@5V |
| Arus Bias Input Khas (uA) | 0,015@5V |
| Arus Bias Input Maksimum (uA) | 0,25@5V |
| Arus Pasokan Maksimum (mA) | 0,44@5V |
| Arus Keluaran Khas (mA) | 60 |
| Jenis Catu Daya | Lajang |
| Laju Slew Khas (V/us) | 1@5V |
| Kerapatan Tegangan Kebisingan Input Khas (nV/rtHz) | 39@5V |
| Penguatan Tegangan Khas (dB) | 100 |
| Densitas Kebisingan Arus Input Nonpembalik Tipikal (pA/rtHz) | 0,21@5V |
| CMRR minimum (dB) | 50 |
| Rentang CMRR Minimum (dB) | 50 sampai 60 |
| Produk Bandwidth Penguatan Khas (MHz) | 1 |
| Matikan Dukungan | TIDAK |
| Suhu Operasional Minimum (°C) | -40 |
| Suhu Operasional Maksimum (°C) | 125 |
| Kemasan | Tape dan Reel |
| Pemasangan | Permukaan gunung |
| Tinggi Paket | 1,5 (Maks) |
| Lebar Paket | 3,98(Maks) |
| Panjang Paket | 5 (Maks) |
| PCB berubah | 8 |
| Nama Paket Standar | J |
| Paket Pemasok | SOIC |
| Hitung Pin | 8 |
| Bentuk Timbal | Sayap camar |
