Tempat asal:
asli
Nama merek:
TI
Nomor model:

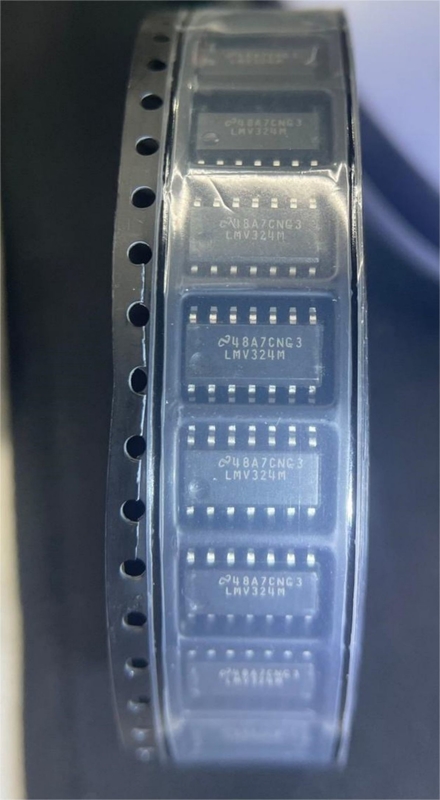

LMV324M
Hubungi kami
LMV324M adalah penguat operasional diferensial tegangan rendah dengan empat penguat operasional independen.Sangat cocok untuk sistem catu daya tunggal dan dapat beroperasi pada voltase daya mulai dari 2.7V hingga 5.5V.LMV324M memiliki karakteristik konsumsi daya rendah, arus prategangan input rendah, kebisingan rendah, tegangan offset input rendah, dan produk bandwidth-Gain tinggi, dan banyak digunakan dalam manajemen daya, catu daya baterai, pengkondisian sinyal, penyaringan, penguat instrumen, dan bidang lainnya .
Parameter utama LMV324M:
Kisaran tegangan catu daya: 2.7V hingga 5.5V
Kisaran suhu kerja: -40 ℃ hingga +125 ℃
Jenis kemasan: SOIC, MSOP, TSSOP
Arus bias input rendah: 10nA
Tegangan offset masukan rendah: 3mV
Produk High Gain–bandwidth: 1MHz
Konsumsi daya rendah: 0,65mA/penguat
Penguatan sirkuit terbuka: 100dB
Kisaran tegangan input: -0.3V hingga Vcc+0.3V
Perlindungan beban berlebih: ± 16V
Keluaran saat ini: 25mA
Penerapan LMV324M:
Manajemen daya
Bertenaga baterai
Pengkondisian sinyal
penyaringan gelombang
Penguat instrumen
pengukuran suhu
Deteksi optik
Kontrol sentuh
Penguat audio
Antarmuka sensor.
| Spesifikasi Teknis Produk | |
| RoHS UE | Tidak Patuh |
| ECCN (AS) | EAR99 |
| Bagian Status | NRND |
| HTS | 8542.33.00.01 |
| SVHC | Ya |
| SVHC Melampaui Ambang Batas | Ya |
| Otomotif | TIDAK |
| PPAP | TIDAK |
| Jenis | Penguat Tegangan Rendah |
| Jenis Pabrikan | Penguat Tegangan Rendah |
| Jumlah Saluran per Chip | 4 |
| Rel ke Rel | Keluaran Rel ke Rel |
| Proses teknologi | BiCMOS |
| Jenis Keluaran | CMOS |
| Tegangan Offset Input Maksimum (mV) | 7@5V |
| Tegangan Pasokan Tunggal Minimum (V) | 2.7 |
| Tegangan Pasokan Tunggal Maksimum (V) | 5.5 |
| Arus Offset Input Maksimum (uA) | 0,05@5V |
| Arus Bias Input Khas (uA) | 0,015@5V |
| Arus Bias Input Maksimum (uA) | 0,25@5V |
| Arus Pasokan Maksimum (mA) | 0,83@5V |
| Arus Keluaran Khas (mA) | 60 |
| Jenis Catu Daya | Lajang |
| Laju Slew Khas (V/us) | 1@5V |
| Kerapatan Tegangan Kebisingan Input Khas (nV/rtHz) | 39@5V |
| Penguatan Tegangan Khas (dB) | 100 |
| Densitas Kebisingan Arus Input Nonpembalik Tipikal (pA/rtHz) | 0,21@5V |
| PSRR minimum (dB) | 50 |
| CMRR minimum (dB) | 50 |
| Rentang CMRR Minimum (dB) | 50 sampai 60 |
| Produk Bandwidth Penguatan Khas (MHz) | 1 |
| Matikan Dukungan | TIDAK |
| Suhu Operasional Minimum (°C) | -40 |
| Suhu Operasional Maksimum (°C) | 125 |
| Tingkat Suhu Pemasok | Industri |
| Kemasan | Tabung |
| Pemasangan | Permukaan gunung |
| Tinggi Paket | 1,5 (Maks) |
| Lebar Paket | 4 (Maks) |
| Panjang Paket | 8,75(Maks) |
| PCB berubah | 14 |
| Nama Paket Standar | J |
| Paket Pemasok | SOIC |
| Hitung Pin | 14 |
| Bentuk Timbal | Sayap camar |
